2級土木施工管理技士 過去問
令和7年度（後期）

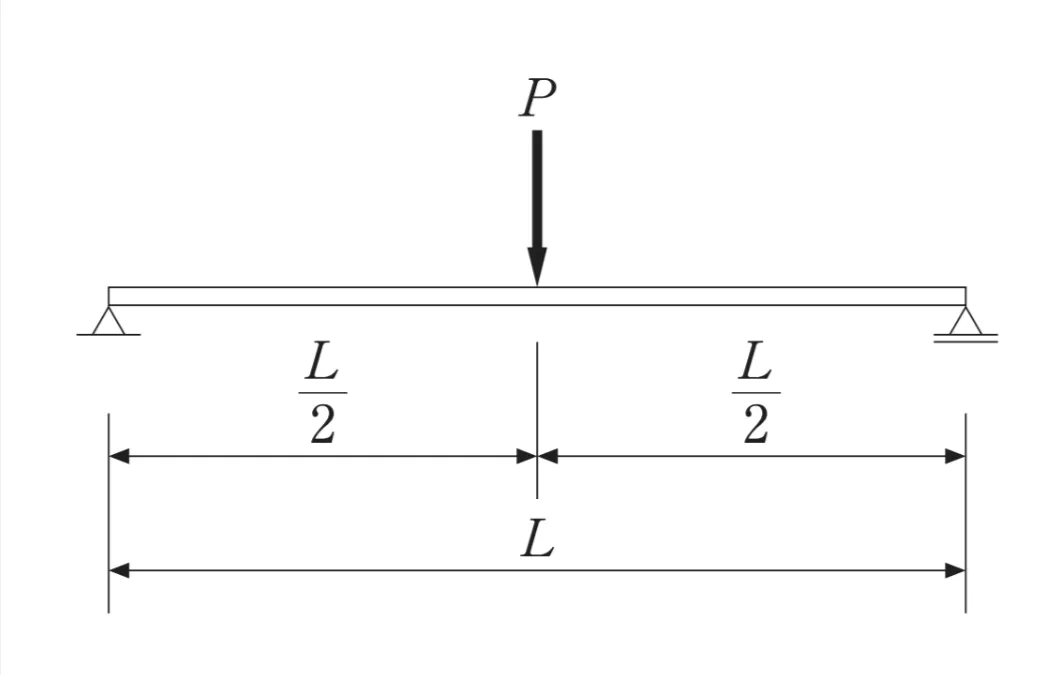

問3 (土木 問3)

モーメント荷重の曲げモーメント図であるため誤り

モーメント荷重の曲げモーメント図であるため誤り

集中荷重の力がかかる方向が逆であるため誤り

集中荷重が上から下に向かってかかっている図になっているため正答

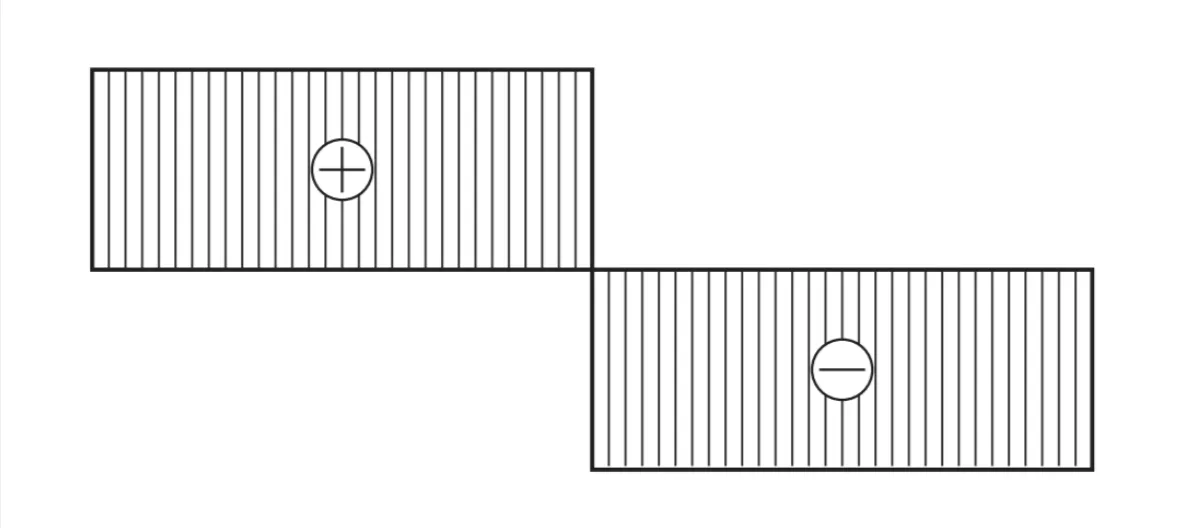

この図は「モーメント荷重」がかかったときの曲げモーメント図になっていて、集中荷重Pがかかったときの形とは違います。
集中荷重なら三角形や折れ線になるはずなのに、この図はいきなり一定のモーメントがかかってるような“水平な線”になっています。
つまり「力」じゃなくて「回転モーメント」を直接かけたときの図ということです。
集中荷重Pの問題なのに、モーメント荷重の図が出ているため誤りです。

モーメント荷重の図が出てるため誤りです。

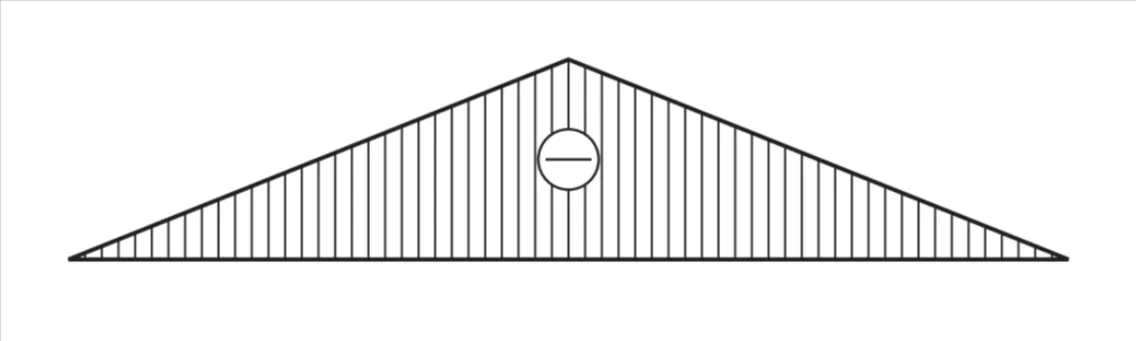

この図は、下向きの集中荷重Pが作用したときの曲げモーメント図の向きと合っていません。

三角形の向きが逆になっていて、力を受けたときの曲げ方と一致していない形になっています。

そのため、下向き集中荷重Pの曲げモーメント図としては形が合わないので誤りです。

下向きの集中荷重Pが作用する単純梁なら、曲げモーメント図は「▽（下向き三角形）」の形になるのが正しいです。

よって、正解です。
