2級土木施工管理技士過去問
令和8年度（前期）
問50 (土木（施工管理法）問3)

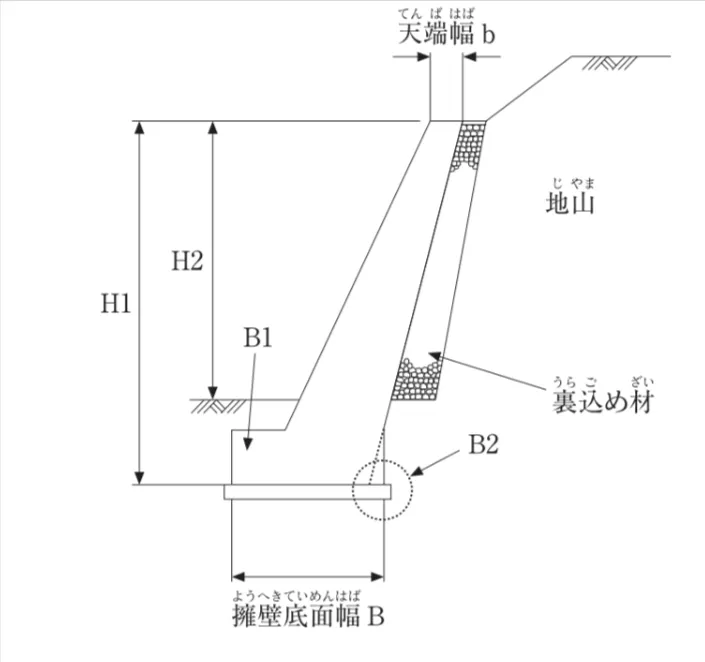

下図は切土法面に設置した標準的なもたれ式擁壁の断面図を示しているが、もたれ式擁壁各部の「名称」と「記号」の表記として、2つとも適当なものはどれか。問題文の画像

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

2級土木施工管理技士試験令和8年度（前期）問50（土木（施工管理法）問3）（訂正依頼・報告はこちら）

下図は切土法面に設置した標準的なもたれ式擁壁の断面図を示しているが、もたれ式擁壁各部の「名称」と「記号」の表記として、2つとも適当なものはどれか。

正解！素晴らしいです

残念...

本問題は、

もたれ式擁壁の断面図に示された各部の「名称」と「記号」の組合せについて、

正しいものを選ぶ問題です。

選択肢1. 擁壁高　H1、つま先版　B1

適当です。

もたれ式擁壁では、図のように各部に記号が付けられています。

H1：擁壁高

擁壁の高さを表す記号。

B1：つま先版

擁壁の底版前面側に張り出している部分を「つま先」といいます。

選択肢2. 擁壁高　H1、底版かかと　B1

誤りです。

選択肢3. 擁壁高　H2、つま先版　B2

誤りです。

選択肢4. 擁壁高　H2、底版かかと　B2

誤りです。

まとめ

擁壁の断面図問題では、

「どの部分を指しているか」を図の位置から判断するのがポイントです。

特に、

H → 高さ

B → 幅・長さ

つま先 → 擁壁の前面側

かかと → 擁壁の背面側

と覚えておくと、記号問題で迷いにくくなります。

「つま先＝前、かかと＝後ろ」は擁壁問題で頻出なので、

セットで覚えておきましょう。

参考になった数5
